■用户友好易读彩色触摸屏(示教控制台)或LCD显示器(小型控制台)
■同一格式示教控制台、小型控制台和WINCAPS II具有相同的外观设计。
■编程示教控制台具有完全离线编程能力;小型控制台配有WINCAPS离线编程软件。
■结构耐用防尘防溅(IP65)设计

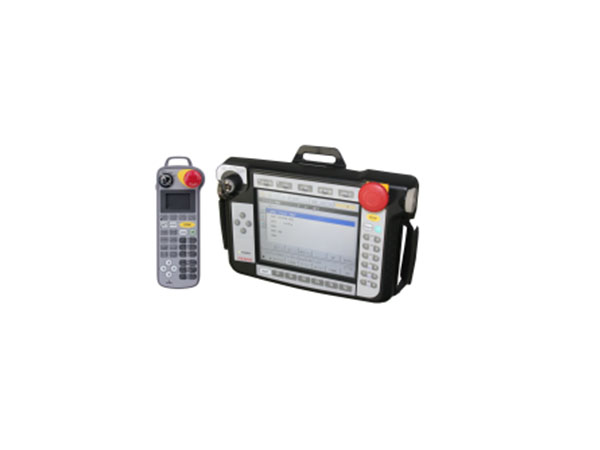

多功能教学操作小型操作盘
规格:多功能教学操作
项目 | 多功能教学操作盘 |
型号 | TP-RC7M-1 |
电源 | 24V直流(由机械手控制器供电) |
显示 | LCD | 帯背光灯的液晶显示 |
7.5英寸TFT彩色LCD, 640 x 480 像素 |
LED | 3个LED(POWER(电源)、MOTOR(电机)、LOCK(锁定)) |
操作 | 开关和键 | 机械手停止按钮、无反应开关、慢动转盘、MOTOR(电机)动力开/关键、AUTO(自动)/ MANUAL(手动)选择开关、功能键、锁定键、R-SEL(机械手 选择键)、M-MOD(动作模式)键、SPEED(速度)键、光标键、OK键、取消键、停止键、换档键、运动方向键 |
触摸屏 | 带触摸屏功能的液晶显示屏 |
紧停按钮 | 四B点、4电路输出(强制分离型) |
无反应开关(允许切换) | 3档型(OFF-ON-OFF)、2电路输出 |
模式选择开关 | 3档 (AUTO, MANUAL, TEACHCHECK), 键锁开关 注. 仅当插入键时可切换 |
环境条件 | 温度0 to 40℃ 相对湿度≤90%(无冷凝) |
保护等级 | IP65 |
重量 | 约 1.3kg |
电缆 | 4m, 8m, 12m |
CAUTION
- (1) Do not drop the teaching pendant and do not impact against the teaching pendant.
- (2) Touch the teaching pendant with your fingers only, never with the tip of a pen or any pointed object. Otherwise, the LCD may be broken.
■外形尺寸:多功能教学操作
